Mil1394 总线多节点仿真板卡

时间: 2016-6-6  来源:   作者: sxstart

  •


    Mil-1394B仿真卡是新一代的Mil1394SAE AS5643)数据处理、模拟和测试方案的必需产品之一。基于处理AS5643(以及通用1394)数据流要求更高级的硬件系统的需求不断增长,越来越多的客户涉及到实际数据内容的监控,而不仅是停留在1394层。对于数据模拟来说,要求先进的错误注入能力,这只能通过非现成的链路层执行来完成,总线上监控事物的IRIG时间戳就是一个典型的需求。

    Mil-1394B仿真卡架构提供硬件层面支持Mil-1394B (SAE AS5643),减少主处理器的负担,尤其对包封装、数据提取、接收/传输STOF偏移等。另外仿真卡处理Mil-1394B通讯定时完全在硬件上实现,因此定时更准确,最大程度的保证了验证的可靠性。

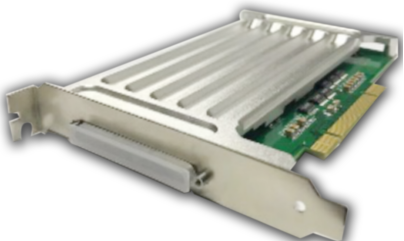

    Mil-1394b 仿真卡,型号为 ZXB-5643F-EM  ZXB-5643H-EM。产品可根据主机接口选择对应载板接口(PCI、PCIe、CPCI ),满足对不同类型主机的要求。

    遵循标准:

    符合 IEEE 1394b-2002 规范

    满足 AS5643 协议 and Mil1394 协议



      主要功能



    Ø 端口特性符合IEEE 1394b-2002规范

    Ø 满足SAE AS5643协议

    Ø 支持S100S200S400传输速率,传输速率软件可配置,端口工作模式为Beta模式

    Ø 支持CCRNBM模式,工作模式可由软件选择配置

    Ø 支持1节点、2节点、3节点、4节点,每个节点支持3个端口

    Ø 支持总线及数据包故障注入功能,包括VPCHCRCDCRC

    Ø 硬件层接收数据包正确性校验功能,包括消息ID、长度、到达时间、VPCCRC等;

    Ø 支持发起总线复位,复位类型、复位次数及周期可配置;

    Ø 总线STOF周期及STOF消息、异步流消息数据负载可配置

    Ø 支持按配置表进行消息调度,偏移分辨率为1us,配置表由软件填写;

    Ø 每周期接收、发送各不小于64条消息的调度,单条消息最大长度为2048字节

    Ø 发送、接收消息支持周期、事件触发发送两种类型

    Ø 接收消息支持记录、采样模式,具有高精度时标

    Ø 支持总线拓扑管理功能,包括总线拓扑显示、根节点检测与设置、端口状态获取、端口禁止或使能、挂起或恢复操作等;

    Ø 主机接口支持PCICPCI

    Ø 驱动支持 WindowsXPWindows7LinuxVxWorks5.5操作系统,提供基于VS2008/VS201/VC6.0开发环境API库;

    Ø 工作温度:-40 ~ +70

    Ø 相对湿度:5 ~ 95

    Ø 通过PCI/CPCI接口提供+5V供电。



      功能描述



    本系列板卡主要用于航空系统 1394 地面仿真环境中的网络构建。每块板卡既可作为单独的 CC/RN 节点,也可在同一块板卡上同时实现 CCRN 节点的功能。数据发送完全由板卡自动实现,用户无需关心具体发送细节。由于大部分工作由硬件实现,大大降低了应用层的复杂度,减轻上层软件的开销,并可显著提高发送精度。


              通用功能

          • 支持 4  IEEE-1394 节点

          • IEEE-1394b 物理层,最高 S400b,每节点独立硬件设置

          • 支持 CC、RN 工作模式

          • 完全实现 AS5643

          • 在所有模式下自主工作

          • 支持 STOF 包和消息实时修改

          • 可编程 STOF 偏移,支持消息小偏移

          • 支持网络管理消息

          CC 功能

          • 可设定运行次数

          • 错误报警

          • 消息统计

          RN 功能

          • 按照预定义的 STOF 偏移传送消息

          • STOF 帧的任何时候接收消息

          • 错误报警

          • 消息统计



     基本工作环境



        • 操作系统:Windows XP/Windows7 32 /64 ,Linux 系统;

        • 工作温度:-40 ~ +70℃ ;

        • 相对湿度:5 ~ 95%;

        • 功耗: 5V/1A。

     应用场景:

         Mil-1394总线网络地面模拟仿真;

         航电/飞控/机电系统地面仿真测试;

         Mil1394(AS5643)通讯验证。

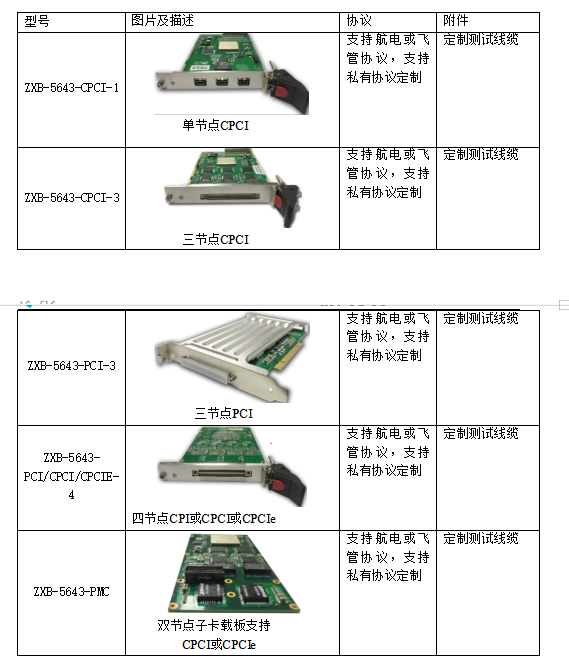

     订货信息:
